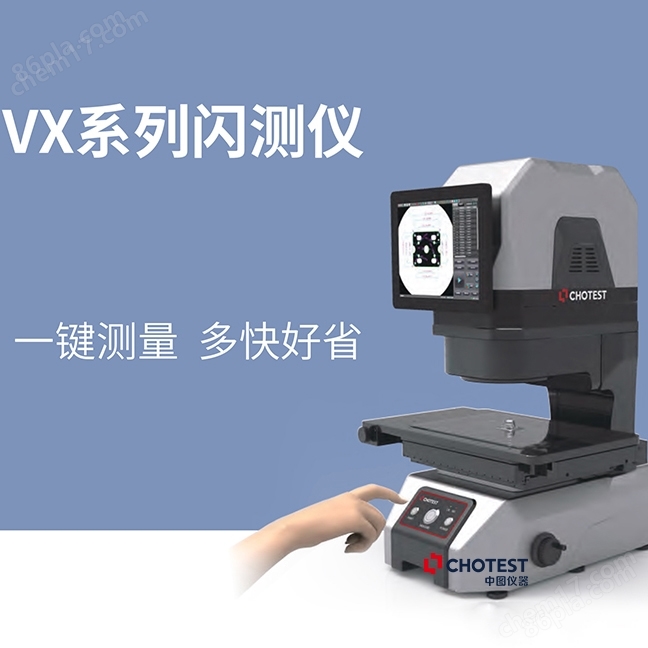

　　中图仪器VX系列一键式图像尺寸测量仪不需要光栅尺传感器量具作为位移参考，也不需要经过放大产品影像来保障测量精度。它将远心镜头结合高分辨率工业相机，将产品影像经过拍照后调整至合适大小后，再通过具有强大计算能力的测量系统完成预先编程指令，快速抓取产品轮廓图，最后与拍照上的微小像素点形成对比后计算出产品尺寸，同时完成对尺寸公差的评价。更适用于要求批量测量或自动测量的应用场景。

　　如电子PCB测量、五金零部件检测、橡胶圈尺寸测量、手机尺寸检测等领域，在满足产品测量精度的同时，对于操作人员要求也更低，并且软件使用更加简单便捷。大幅有效的提升了产品的检测效率，更切合追求“快、“准、“稳的现代化工业尺寸测量！

　　1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线杏彩体育、聚焦点、最近点等。

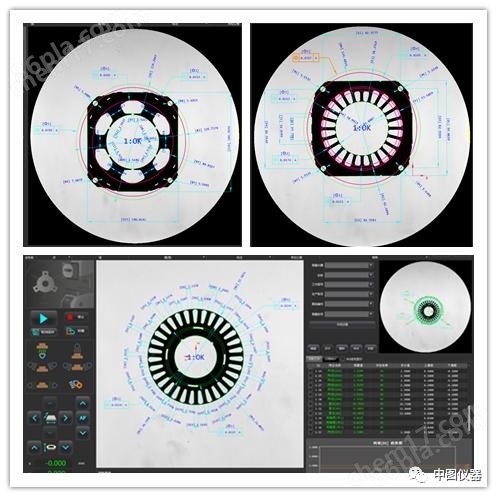

　　2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

　　3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

　　5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

　　6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

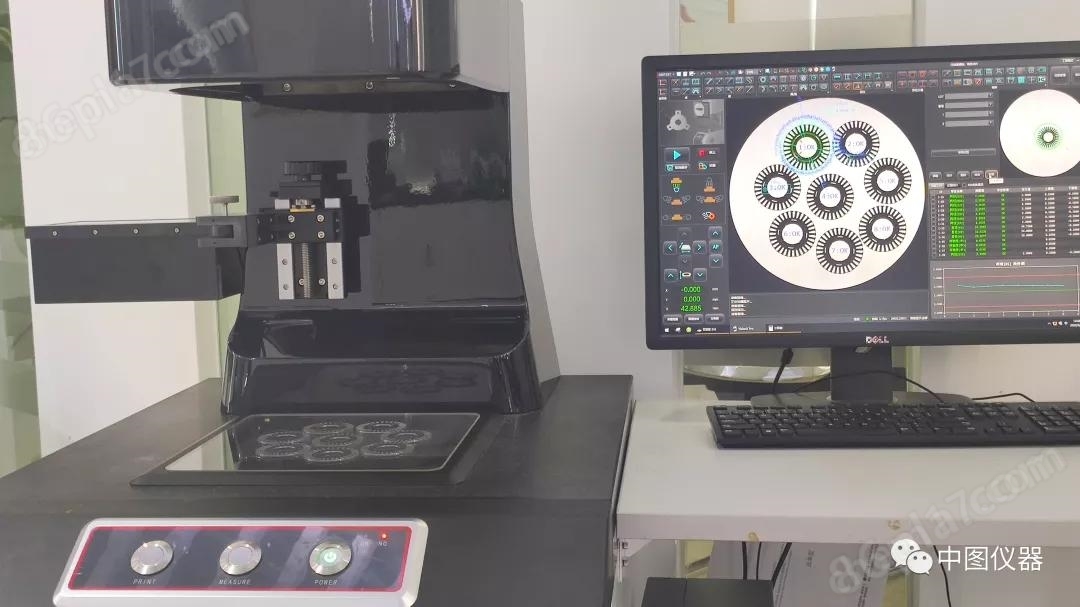

　　一键式图像尺寸测量仪高分辨率镜头，1%亚像素图像处理，高精度算法分析；自动对焦，排除人为测量操作干扰，且重复聚焦一致性高；自动识别测量部位，每次都能获得统一稳定的测量结果。软件自动对焦，保证不同操作人员量测结果一致，大大减少人为误差（手动机操作方式：手动对焦）。
