　　杏彩体育电动采光排烟天窗是现今工业厂房中应用较多的一类采光排烟设备，主要以采光为主、通风为辅，能够为工业厂房提供良好的工作环境。其中一字型、三角型和圆拱型电动采光排烟天窗是客户最青睐的型号。

　　在本文中，我们将重点介绍09j621-2电动采光排烟天窗标准图集，该图集在业界广泛应用，对广大企业客户具有重要的参考价值。

　　该图集基于建设部建质【2003】 75 号文件《二〇〇三年国家建筑标准设计编制工作》，对原国标图集《电动采光排烟天窗》 09J621 — 2 进行了修改编制。

　　该天窗适用于一般工业和民用建筑的屋顶采光、通风和排烟需求，但不适用于高温和有腐蚀性的建筑。它适用于屋面坡度为2%-10%的建筑（瓦屋顶的坡度可大于10%），并适用于基本风压不超过900Pa的地区。在使用时杏彩体育，需要结合以下图集进行设计：

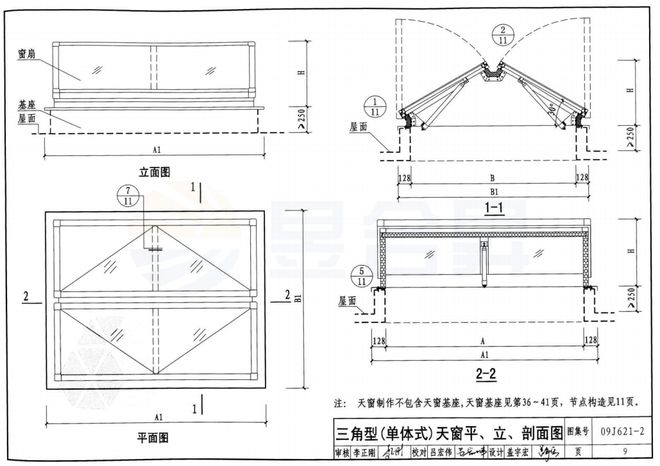

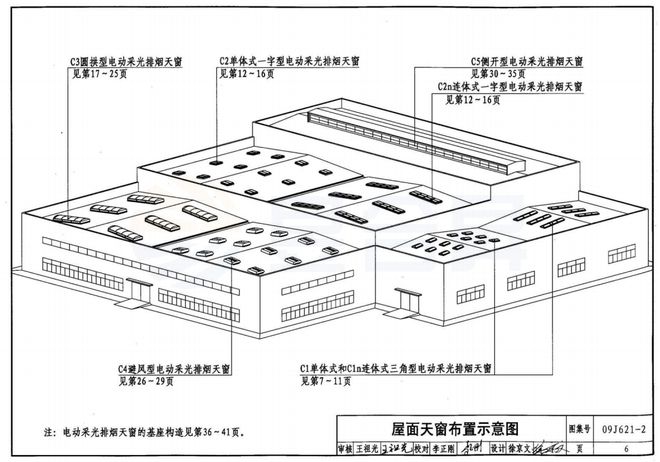

　　该图集包含五种窗型：三角型、一字型、避风型、圆拱型和侧开型。其中，三角型和一字型电动采光排烟窗适用于平时以采光为主、必要时进行开启的建筑，其最大开启角度分别为60°和90°。避风型电动采光排烟天窗适用于任何天气情况下需要避风和排烟的建筑，可避免飘雨和飘雪的影响，其最大开启角度为30°。圆拱型电动采光排烟天窗适用于需要经常开启通风的建筑，其最大开启角度为45°。侧开型电动采光排烟天窗适用于具备一般通风要求的工业厂房，其最大开启角度为45°，适用于柱距纵向为6米的天窗布局。

　　天窗采用电动开窗机，使用220V交流电源，功率为80W，启闭时间为6-8秒。建议采用组合控制方式，每组天窗数量不超过12个。具体的控制方式包括：

　　智能控制方式：除了同时或顺序启闭外，还具备角度设置、启闭方式设置、天窗状态显示和故障报警显示等功能，同时支持各类传感器的自动控制。

　　智能网络控制方式：具备智能控制功能，可以通过局域网实现远程集中控制。此外，这三种控制方式还具备消防联控功能。

　　天窗的窗体采用0.6mm厚彩色钢板冷弯成型，内部填充聚氨酯发泡材料，具有良好的隔热性能，导热系数不超过0.025W/m.k，并通过自钻自攻螺钉连接窗体间的结构。天窗采用耐低温的三元乙丙橡胶材料作为密封条，确保良好的密封性能。在天窗的开启部分采用铝合金材料，具有高强度（抗拉强度为160N/mm，屈服强度为110N/mm）、硬度（HV≥58）和适当的壁厚（1.2mm）。采光排烟天窗使用不着色的聚碳酸酯采光板（阳光板），如果使用着色采光板或其他材料，需要进行明确说明。

　　以上就是09J621-2电动采光排烟天窗国标图集的详细说明。该图集为工业企业提供了准确的设计指南，确保天窗的正确选择和应用，以提供理想的工作环境和功能效果。
